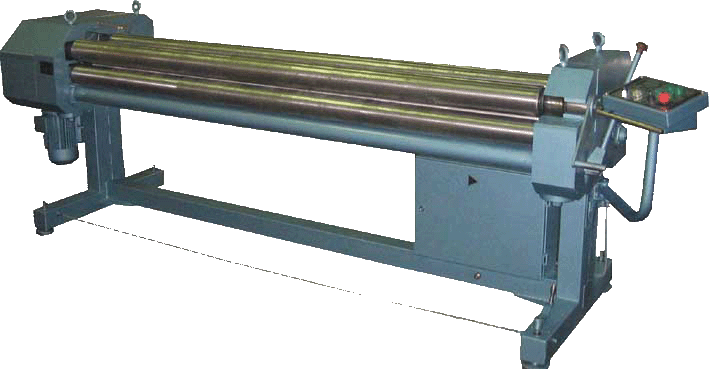

Представляем вальцы листогибочные, которые являются универсальной машиной для гибки листа в холодном состоянии.
Вальцы предназначены для гибки-вальцевания заготовок из листового проката черных, цветных металлов и сплавов, с преде-
лом текучести не более 2500 кг/см.
Применяется при выполнении следующих работ:
- подгибка кромок заготовок;
- гибка цилиндрических обечаек;
- гибка конических обечаек;
- гибка дугообразных элементов;
- правка плоских заготовок.
Механизм разработан с учетом опыта отечественных и зарубежных фирм, выполнен по 3-х волковой, ассимитричной схеме расположения рабочих валков. Вальцы (ручные и механические) используются в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, других производствах для изготовления тонкостенных обечаек и всевозможных кожухов. Минимальный диаметр изделий получаемых на станке равен 160 мм.

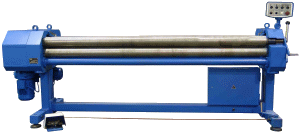

Вальцовочные машины ММЗ-3401.
Технические характеристики листогибочного станка
№
Наименование
Параметры
Габаритные размеры ДхШхВ:
3460х1000х1450
2
Характеристика электрооборудования: -двигатель главного привода, В/Гц/Вт,
-двигатель привода подъема, В/Гц/Вт.
380 / 50 / 2200
380 / 50 / 750
3
Количество валков, шт.
4
4
Скорость гибки, м/мин.
7
5
Скорость подъма вспомогательных валков, м/мин.
0,4
6
Диаметр валков: - верхнего, мм.
- нижнего, мм.
- вспомогательных, мм.
120
110
110
7
Наименьший радиус гибки заготовки, мм
80
8
Максимальная ширина заготовки, мм.
2500
9
Максимальная толщина заготовки, мм
2
10
Масса, кг.
1340
Конструкция иеханизма имеет ряд преимуществ:
- возможность подгибки кромок заготовки без использования дополнительного оборудования;
- дополнительный валок в сочетании с механизмом перекоса валков, позволяет производить гибку конических обечаек;
- применение профилированных главных валков позволяет вальцевать цилиндрические обечайки хорошей точности с небольшим радиусом;
- автоматическая настройка на нужную толщину заготовки;
- защита от перегрузки механизма в случае попадания двойной толщины листа;
- механизм откидывания главного верхнего валка в горизонтальной плоскости для снятия замкнутой обечайки;
- электромеханический привод подъема, опускания и перекоса боковых валков;
- эффективная система защиты от перегрузки механизма;
- наличие надежной системы защиты от травматизма;
- возможность управления механизмом с помощью электропедали или пульта;
- установка механизма не требует создания специального фундамента с анкерным креплением.
Для удовлетворения потребностей заказчиков завод предлагает следующие услуги:
а) Поставляет комплект запасных частей к механизму;
б) Производит пуско-наладочные работы и обучение персонала для работы на станке;
в) Осуществляет ремонт и обслуживание поставляемого оборудования.
Модель ММЗ-3401 является базовой. Расширение модельного ряда строится по принципу кратного изменения длины рабочих валков с использованием основных узлов и агрегатов базовой модели. Это позволит при выпуске механизмов быстро переналаживать производство и удовлетворять спрос большинства заказчиков.
