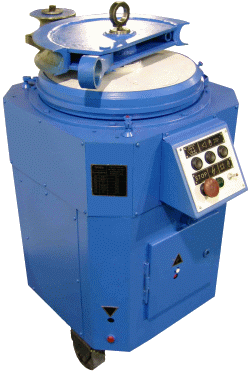

Электромеханический станок для гибки металлических труб и сортового проката методом обкатки в холодном состоянии. Станок может использоваться для гибки труб: - стальных водогазопроводных труб, ГОСТ 3262 - 75
- (диаметром V2'' до 2", толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ- 45;
- стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
- стальных бесшовных горячекатанных труб, ГОСТ 8732-70(d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм) марка стали любая;
- бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81
(наружный диаметр от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72; электросварных труб из низкоуглеродистых и нержавеюших сталей, ГОСТ 10704-76,
ГОСТ 11068-8 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20; 08Х18Н10Т, 12Х18Н10Т,
10Х17Н13М2Т и др.;
- бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали
любая от СТ-3 до СТ-45;
- котельных труб ТУ 14-3-460-75 (d от 20 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х;
- медных труб ГОСТ 617-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм);
- латунных труб ГОСТ 494-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм);
- профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 1,5 до 3,5 мм)
Водогазопроводные трубы
Внутр. радиус гиба, мм.
d нар., дюймы
d нар., мм.
Ду, мм.
1/2''
21,3
15
45
3/4''
26,8
20
52
1''
33,5
25
73
1 1/4''
42,3
32
92,5
1 1/2''
48
40
145
2''
60
50
210
Стандартная комплектация из шести сменных колодок предназначена
для гибки водогазопроводных труб по ГОСТ 3262-75, диаметром от 1/2'' до 2'' и толщинойстенки от 2 мм до 4,5 мм (см. таб. № 1).
По специальному заказу станок комплектуется оснасткой для гибки сортового проката (см. табл. № 2):
- круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали любая от СТ-3 до СТ-45);
- квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали любая от СТ-3 до СТ-45);
- прямоугольного проката и полосы ГОСТ 4405-75, (размер от 10 до 40 мм, марка стали любая от СТ-3 до СТ-45) Трубогибочный станок обеспечивает качественный изгиб заготовок на заданный угол до 180 с минимальным изменением без образования гофр,
изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации
плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
Механизм прост в эксплуатации. Работает в ручном и полуавтоматическом режимах.
Профили
Трубы
Сортовой прокат
Профильные трубы
Макс. размеры заготовок, мм.
Д нар. 60
Д нар. 50
Рассчитывается индивидуально под конкретный заказ оснастки
Радиус гиба, мм.
210
210
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
Поставляет запасные части к механизму;
Осуществляет ремонт и обслуживание оборудования;
Бесплатно проводит обучение персонала и дает консультации по работе на станке.
Технические характеристики трубогибочного станка
№
Наименование
Параметры
1
Диаметр изгибаемых труб, дюймы (мм)
1/2'' до 2" (21-60)
2
Двигатель, В/Гц/Вт
380/50/3000
3
Частота вращения гибочного инструмента, об/мин.
3
4
Время цикла при гибки на 180 в полуавтоматическом режиме, сек.
