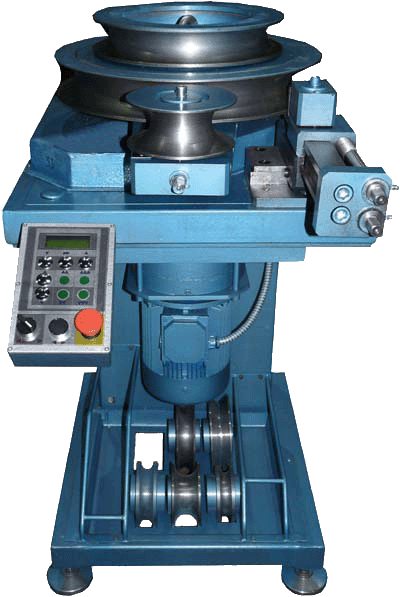

Механизм "ММЗ-3101"- №1 предназначен для гибки труб из черных, цветных,
нержавеющих металлов, оцинкованных и без покрытия, а также для гибки профильных
труб и сортового проката методом обкатки в холодном состоянии.
Технические характеристики трубогибочного станка
№
Наименование
Параметры
1
Диаметр изгибаемых труб, дюймы (мм):
3/8'' до 2'' (17-60)
2
Двигатель, В/Гц/Вт,
380/50/3000
3
Частота вращения гибочного инструмента, об/мин.
3,2
4
Время цикла при гибки на 180º
в полуавтоматическом режиме, сек.
20
5
Максимальный угол гиба, град.
180º
6
Габаритные размеры ДхШхВ, (мм):
- c пультом управления
- без пульта управления
775х610х1140
775х610х1045
7
Масса механизма, (кг)
330
Электромеханический станок предназначенный для гибки металлических труб и сортового проката методом обкатки в холодном состоянии.
Может использоваться для гибки:
- стальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8'' до 2'', толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45;
- стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3
до СТ-20;
- стальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали любая;
- бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от
17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
- электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм),
марка стали от СТ-3 до СТ-20; 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;
- бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;
- котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х;
- медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
- латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);
- профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2)
Стандартная комплектация из шести сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от
1/2'' до 2''
и толщиной стенки от 2 мм до 4,5 мм (см. таблицу № 1). *Комплектуется по спецзаказу Таблица №1
Водогазопроводные трубы
Внутр. радиус гиба, мм.
d нар., дюймы
d нар., мм.
Ду, мм.
3/8''*
17
10
42
1/2''
21,3
15
45
3/4''
26,8
20
52
1''
33,5
25
73
1 1/4''
42,3
32
92,5
1 1/2''
48
40
145
2''
60
50
210
Основные преимущества трубогибочного станка:
– возможность управления станком в ручном и автоматическом режимах, причем в автоматическом режиме процесс гибки осуществляется системой
электронного управления, по заданной программе;
– станок оснащен системой динамического торможения главного привода;
– возможность использования станка при выполнении различных гибочных операций, за счет сменной технологической оснастки;

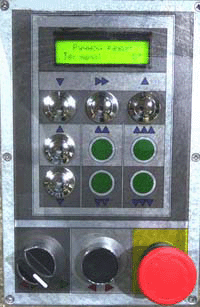

– возможность управления станком с пульта и электропедали;
– станок не требует специальной подготовки фундамента, он устанавливается на любое твердое покрытие.
Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 17 до 60 мм с толщиной стенки от 2 до 5 мм. По специальному заказу
станок комплектуется оснасткой для гибки сортового проката (см. таблицу № 2):
- круглого проката ГОСТ 1414-75, (d от 16 до 50 мм, марка стали любая от СТ-3 до СТ-45);
- квадратного проката ГОСТ 1133-71, (размер от 16 до 40 мм, марка стали любая от СТ-3 до СТ-45);
- прямоугольного проката и полосы ГОСТ 4405-75, (размер от 10 до 40 мм, марка стали любая от СТ-3 до СТ-45).
Таблица №2
Профили
Трубы
Сортовой прокат
Профильные трубы
Макс. размеры заготовок, мм.
Д нар. 60
Д нар. 50
Рассчитывается индивидуально под конкретный заказ оснастки
Радиус гиба, мм.
210
210
Станок обеспечивает качественный изгиб заготовок на заданный угол до 180º с минимальным изменением геометрии профиля без образования гофр,
изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
- Дополнительно поставляет:
* комплекты сменных колодок;
* комплект запасных частей к механизму;
- Производит пуско-наладочные работы;
- Производит обучение персонала, дает консультации по работе на станке;
- Осуществляет ремонт и обслуживание поставляемого оборудования.
Краткие сведения о технологических модулях.
1.1. Технологический модуль № 1
Трубогибочный станок предназначен для гибки труб и сортового проката методом обкатки роликом вокруг гибочного шаблона (колодки),
в холодном состоянии.
Модуль применяется для гибки труб с отношением наружного диаметра к толщине стенки менее 20, при этом радиусы гибки соответствуют
3…5 диаметрам трубы. Комплектуется колодками и роликами для гибки водогазопроводных труб в диапазоне 3/8", 1/2", 3/4", 1", 1¼", 1 ½", 2", с радиусами гибки от 35 до 250 мм, по внутренней стенке трубы.
Гибка производится в горизонтальной плоскости.
По специальному заказу изготавливаются комплекты для гибки круглых труб различных сечений, профильных труб и разнообразного проката из сталей, цветных металлов и сплавов в пределах технических возможностей модуля.
Станок, оснащенный модулем № 1, обозначается – "ММЗ-З101"-№1
Отдельно модуль № 1 – ММЗ-3101.01.000.
Остальные сведения о станках модельного ряда УГС-6, оснащенных различными модулями, см. на сайте:
Часть 2 - Фланцегибочный станок СТД-94У ("ММЗ-3101"-№2)
Часть 3 - Универсальный гибочный станок ("ММЗ-3101"-№3) для спирально-кольцевой гибки труб.
