Трубогиб с ручным гидроприводом "ТГ-1", "ТГ-2"

Трубогиб гидравлический, гибка труб, гибочный станок

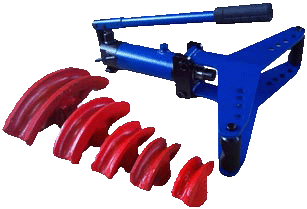

Трубогиб с ручным гидроприводом ТГ-1,ТГ-2

Прочитать статью

Трубогиб с ручным гидроприводом ТГ-1, ТГ-2 и автоматическим(пружинным) обратным ходом штока предназначены для гибки стальных водогазопроводных труб по ГОСТ 3262-75, ГОСТ 8732 и ГОСТ 8734 с наружным диаметром и толщиной стенки соответствую-
щим ГОСТ 3262 в холодном состоянии без предварительной набивки их песком при производстве монтажных работ в строительстве, коммунальном хозяйстве.

Технические характеристики трубогибочного гидравлического станка


№ Наименование

ТГ-1 (17-33,5 мм)

ТГ-2 (21,3 - 60мм)
1 Условный проход трубы dy, мм/дюймыи радиус гиба, мм.

10(3/8”) - 50;
15(1/2”) - 65;
20(3/4”) - 80;
25(1”) - 100.

15(1/2”) – 65;
20(3/4”) - 80;
25(1”) - 100;
32(1,25”) – 130;
40(1,5”) – 150;
50(2”) – 210
2 Ход штока, не более, мм 110 200
3 Наибольший угол изгиба трубы, град 90
4 Усилие на штоке, тс, не более 1,5 4,5
5 Усилие на приводной рукоятке, Н(кгс)

196(20)

6 Количество сменных колодок, шт.

4

6
7 Емкость резервуара, л 0,3 1,2
8 Рабочая жидкость

масло минеральное

9 Габаритные размеры, мм 435х110х370 580х280х200
10 Масса (с колодками), кг 14,0 45,0

Благодаря небольшому весу и небольшим размерам, ручные гидравлические трубогибы ТГ-1 и ТГ-2 могут быть с легкостью доставлены непосредственно к месту проведения монтажных работ, что позволяет значительно сократить время производимых работ.

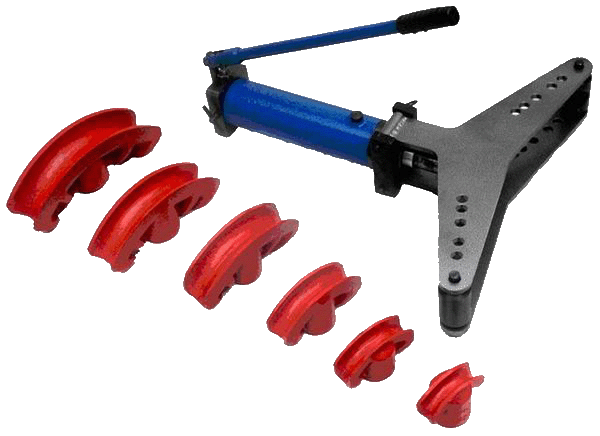

Трубогиб с ручным гидроприводом ТГ-1,ТГ-2

Трубогиб ручной гидравлический ТГ-1 и ТГ-2 используется для холодной гибки стальной водогазопроводной трубы при температуре воздуха рабочей среды от -10 до +40С в строительстве, жилищно-коммунальном хозяйстве, теплоэнергетике, нефтехимической отрасли. Трубогиб незаменим при использовании в тесных помещениях и гибке "по месту". Не требуется предварительная набивка стальной трубы песком или другими наполнителями при производстве монтажных и строительных работ.

Трубогиб гидравлический с ручным приводом ТГ-1 и ТГ-2 состоит из плунжерного гидравлического насоса, совмещенного с гидравлическим цилиндром, на наконечник которого надевается гибочный сегмент. На резьбе гидроцилиндра крепится двойная траверса с отверстиями, в которые вставляются упоры. Трубогиб легко приводится в рабочее состояние, компактен при транспортировке и прост в эксплуатации.

Трубогиб ручной гидравлический ТГ-1 и ТГ-2 поставляется в металлическом ящике в виде кейса с комплектом стальных гибочных сегментов Легко приводится в рабочее состояние, компактен при транспортировке, прост и надежен в эксплуатации.
