Фальцепрокатный станок предназначен для получения фальцевых соединений и различного вида профилей, С-образных реек и элементов защелочного соединения, применяемых как в отделочно-строительных работах, так и при изготовлении круглых и прямоугольных воздуховодов.
Предназначен для прокатки:
- фальцев;
- соединительных реек;
- элементов защелочного соединения, применяемых при изготовлении круглых и прямоугольных воздуховодов.
Механизм работает с тонколистовой низкоуглиродистой сталью ГОСТ 601-58, 3680-57(марка стали любая от
СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа
от 0,5 до 1мм.
Основные преимущества станка:
– пониженные шумовые характеристики работы привода;
– улучшены возможности регулировки роликов;
– внедрена новая электрическая схема управления станком;
– в состав оборудования включены винтовые опоры, обеспечивающие возможность установки и эксплуатации без подготовки фундамента;

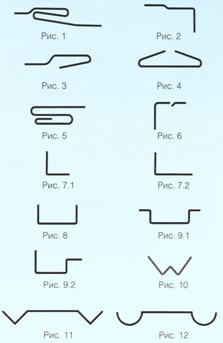

По заказу может комплектоваться дополнительными роликами для прокатки:
4. Плоской соединительной рейки (рис.4);
5. Длинного углового фальца защелочного соединения (рис.5);
6. Короткого углового фальца защелочного соединения (рис.6);
7. Уголка(рис.7.1,7.2);
8. Швеллера (рис.8);
9. Открытого профиля(рис.9.1,9.2);
10.W-образного профиля (рис.10);
11.Кровельных профилей (рис.11,2) и т.д.
Выпускается два варианта исполнения механизма:

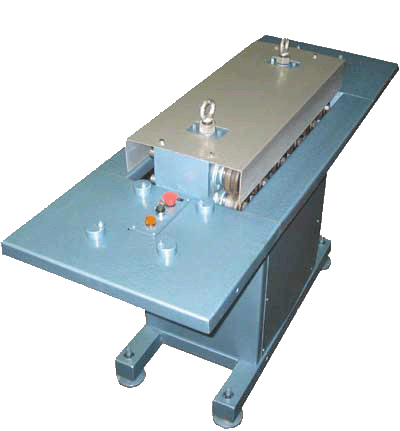

I - "СТД-11019A", с шестью парами рабочих роликов для изготовления стандартных фальцев, соединительных реек и тонкостенных профилей;

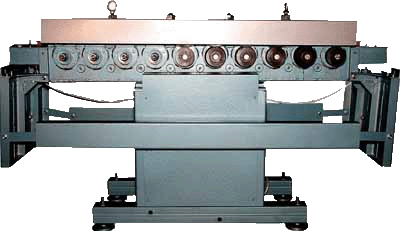

II - "СТД-11019А-01", с десятью парами рабочих роликов для изготовления стандартных фальцев, соединительных реек, элементов защелочных соединений, тонкостенных профилей, а также для прокатки сложных сечении по индивидуальному заказу.
Габаритные размеры ДхШхВ: - транспортное положение
- рабочее положение
1270х600х1082
1660х600х1082
1830х600х1082
2220х600х1082
2
Мощность двигателя, кВт.
2,2
3
Толщина прокатного листа, мм
0,5 - 1,0
4
Номинальный диаметр роликов, мм.
90
5
Шаг валов, мм.
140
6
Скорость прокатки, м/мин.
12
7
Число рабочих роликов
6
10
8
Масса механизма, кг.
420
560
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму;
2. Бесплатно проводит обучение персонала и дает консультации по работе на станке;
3. Осуществляет ремонт и обслуживание поставляемого оборудования.
