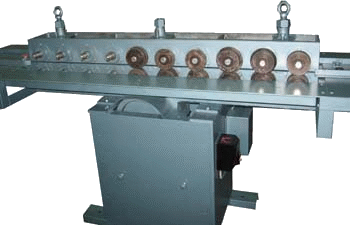

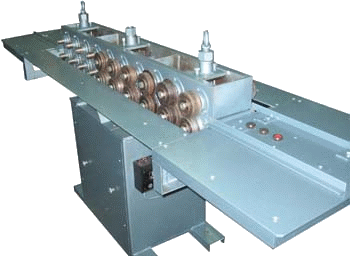

Фальцепрокатный станок "СТД-11019-01"
Производство фальцепрокатный станок, фальцепрокатные станки
Московский механический завод №3 осуществляет продажу фальцепрокатных станков для производства фальцев.
Представляем фальцепрокатные станки серии СТД-11019.
Предназначен для прокатки:
- фальцев;
- соединительных реек;
- элементов защелочного соединения, применяемых при изготовлении круглых и прямоугольных воздуховодов.
Механизм работает с тонколистовой низкоуглиродистой сталью ГОСТ 601-58, 3680-57(марка стали любая от
СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа
от 0,5 до 1мм.
Фальцепрокатный станок комплектуется роликами для прокатки:
1. Длинного углового фальца, требующего осадки (рис. 1);
2. Короткого углового фальца, требующего осадки (рис.2);
3. Лежачего фальца (рис. 3);
По заказу может комплектоваться дополнительными роликами для прокатки:
4. Плоской соединительной рейки (рис.4);
5. Длинного углового фальца защелочного соединения (рис.5);
6. Короткого углового фальца защелочного соединения (рис.6);
7. Уголка(рис.7.1,7.2);
8. Швеллера (рис.8);
9. Открытого профиля(рис.9.1,9.2);
10.W-образного профиля (рис.10);
11.Кровельных профилей (рис.11,2) и т.д.
Выпускается два варианта исполнения механизма:
I - "СТД-11019", с шестью парами рабочих роликов для изготовления стандартных фальцев, соединительных реек
и тонкостенных профилей;
II- "СТД-11019-01", с десятью парами рабочих роликов для изготовления стандартных фальцев, соединительных реек,
элементов защелочных соединений, тонкостенных профилей, а также для прокатки сложных сечении по индивидуаль
ному заказу.(см.таблицу)
Фальцепрокатный станок СТД-11019, СТД-11019-01. Технические характеристики станка.
| № |
Наименование |
СТД-11019 |
СТД-11019-01 |
| 1 |
Габаритные размеры:
длина, мм.
высота, мм.
ширина, мм.
|
2040
1060
700
|
2500
1160
700
|
| 2 |
Мощность двигателя, кВт. |
2,2 |
| 3 |
Толщина прокатного листа, мм |
0,5 - 1,0 |
| 4 |
Номинальный диаметр роликов, мм. |
90 |
| 5 |
Шаг валов, мм.
|
140
|
| 6 |
Скорость прокатки, м/мин. |
12 |
| 7 |
Число пар рабочих роликов
|
6 |
10
|
| 8 |
Масса механизма, кг. |
510 |
650 |
| 9 |
Предназначен для прокатки:
|
- фальцев рис.1,2,3
соединительных реек рис.4
тонкостенных профилей рис. 7.1,7.2,8 |
- фальцев рис.1,2,3
- соединительных реек рис.4
- защелочных соединений рис.5,6
- тонкостенных профилей рис.7.1,7.2,8,9.1,9.2,10,11,12 |
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму;
2. Бесплатно проводит обучение персонала и дает консультации по работе на станке;
3. Осуществляет ремонт и обслуживание поставляемого оборудования.
|
