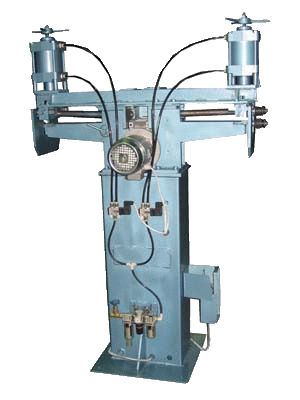

Зиговочный станок "СТД-865"
Станок зиговочный, зиговочные станки
Станок снят с производства. См. Тех. Описание станка "ММЗ-3701"
Московский механический завод №3 осуществляет производство и продажу зиговочных машин и станков, для обработки вентиляционного
оборудования.
Зиговочная машина с электроприводом предназначена для производства различных операций по обработке кромок торцов деталей и их
подготовки под сборку при изготовлении отводов, узлов ответвлений воздуховодов, этот механизм используется также при изготовлении различных вентиляционных изделий.
Предназначен для:
- изготовления сегментов отводов;
- проведения операций отбортовки;
- при изготовлении различных вентиляционных изделий.
Механизм работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм. Механизм «СТД-865» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Механизм состоит из станины, на которой расположены ролики, коробка скоростей, рукоятка переключения, электрооборудование
и пневмооборудование. Для осуществления любой операции необходимо установить соответствующие ролики.
Вращение рабочих роликов осуществляется через клиноременную передачу, коробку скоростей.
При помощи коробки скоростей, поворотом рукоятки в соответствующую сторону устанавливают нужную частоту вращенияроликов. Механизм имеет две рабочие позиции. Работать можно поочередно на любой позиции, используя ту или иную электрическую педаль.
Конструкция механизма имеет ряд преимуществ:
- эффективная система защиты от перегрузки механизма;
- наличие надежной системы защиты от травматизма;
- возможность управления механизмом с помощью электропедали или пульта.
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму;
2. Производит пуско-наладочные работы;
3. Производит обучение персонала, дает консультации по работе на станке;
4. Осуществляет ремонт и обслуживание поставляемого оборудования.
Технические характеристики зиговочного станка.
| № |
Наименование |
Параметры |
| 1 |
Габаритные размеры ДхШхВ, мм.
|
1360х550х1710 |
| 2 |
Скорость прокатки, м/мин. |
0,36...4,95 (бесступенчато) |
| 3 |
Мощность привода, кВт.
|
0,75
|
| 4 |
Минимальный диаметр обрабатываемых деталей.
|
100
|
| 5 |
Наибольшая ширина обрабатываемого сегмента, мм. |
320 |
| 6 |
Толщина прокатываемого материала, мм.
|
1,0
|
| 7 |
Предел прочности прокатываемого материала, кг/м2.
|
до 59
|
| 8 |
Межцентровое расстояние между валами, мм.
|
45
|
| 9 |
Давление пневмосети, кг/см2. |
4 |
| 10 |
Масса механизма, кг.
|
500
|
Станок комплектуется роликами для:

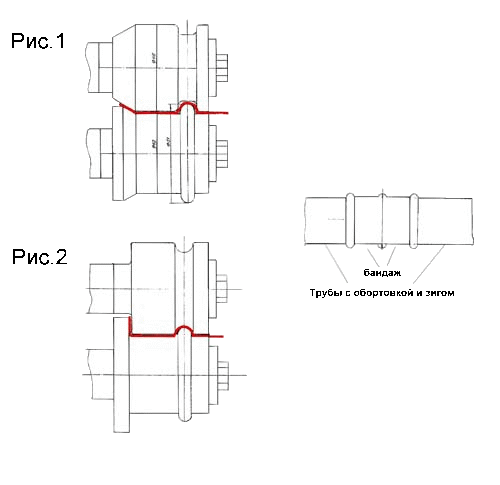

1. Предварительной отбортовки под бандаж (рис.1)
2. Окончательной отбортовки под бандаж (рис.2)

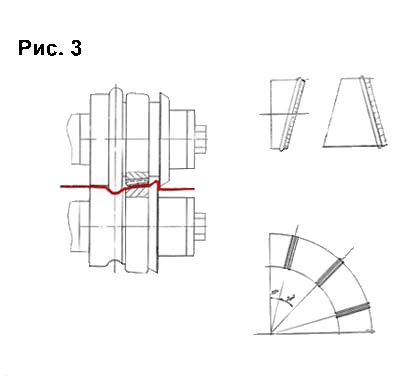

3. Резки и гофрирования сегментов отвода (рис.3)

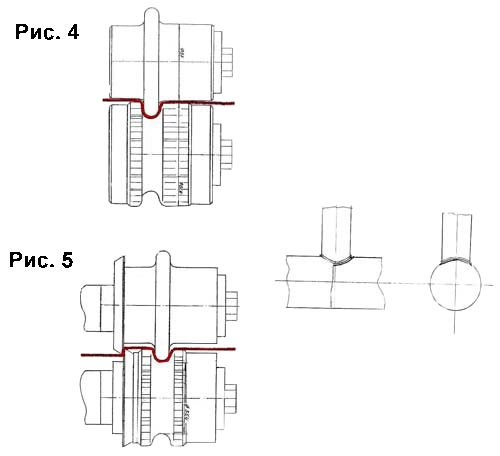

4. Образования зига под базовые врезки (рис.4)
5. Обрезки торца под базовые врезки (рис.5)

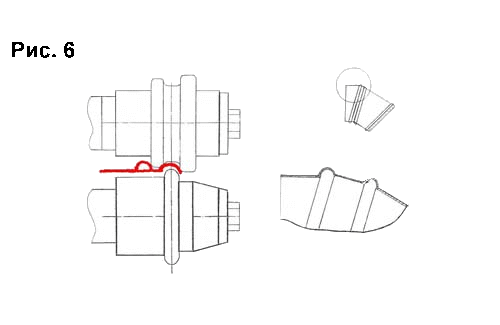

6. Соединения сегментов в отвод (рис.6)
7. Образование соединений на сегментах для сборки в отвод по спецзаказу (рис.7)
|
