Фальцеосадочный станок СТД-28К
Фальцеосадочный станок "СТД-28К"
Фальцеосадочная машина, фальосадочные станки
Московский механический завод №3 осуществляет производство и продажу фальцеосадочных машин и станков.
Фальцеосадочные механизмы применяются при производстве круглых и прямоугольных воздуховодов из заготовок с под-
готовленными элементами фальцевого соединения на фальцепрокатных механизмах, предназначен для осаживания лежачих
угловых фальцевых швов.
При сборке воздуховодов и других вентиляционных изделий из заготовок с подавленными элементами фальцевого соединения на фальцепрокатных механизмах.
В точности:
- осадки лежачих фальцевых соединений;
- осадки угловых фальцевых соединений;
Механизм работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20),
оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм.

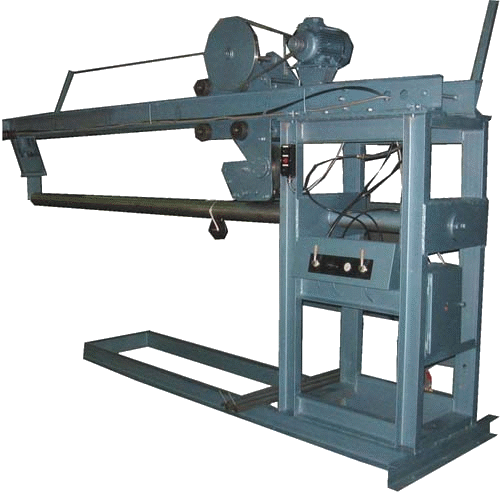

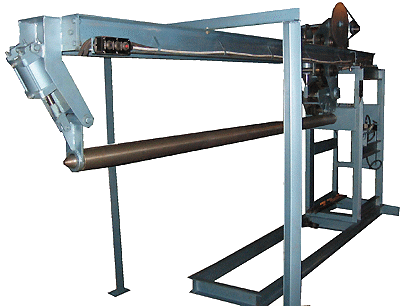

Станок фальцеосадочный с самоходной кареткой СТД-28. Технические характеристики станка.
| № |
Наименование |
Параметры |
| 1 |
Габаритные размеры ДхШ с (опорой)хВ, мм
|
4175х2240х2525 |
| 2 |
Мощность двигателя, кВт |
1,5 |
| 3 |
Диаметр обрабатываемых воздуховодов, мм |
от 100 до 1500 |
| 4 |
Наименьшее сечение прямоуголных воздуховодов
|
140х140
|
| 5 |
Наибольшее сечение прямоуголных воздуховодов
|
750х750 |
| 6 |
Максимальная длина обрабатываемых воздуховодов, мм |
2000 |
| 7 |
Толщина листа обрабатываемых воздуховодов, мм:
- с угловым швом;
- с лежачим швом.
|
от 0,55 до 1,0
от 0,55 до 1,0
|
| 8 |
Рабочее давление воздуха, мПа
|
0,4
|
| 9 |
Масса не более, кг |
1500 |
Станок комплектуется роликами для осадки:
1. Лежачего фальца (ролик СТД-91.001)
2. Углового фальца (ролик СТД-91.002)
Механизм "СТД-28" используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при

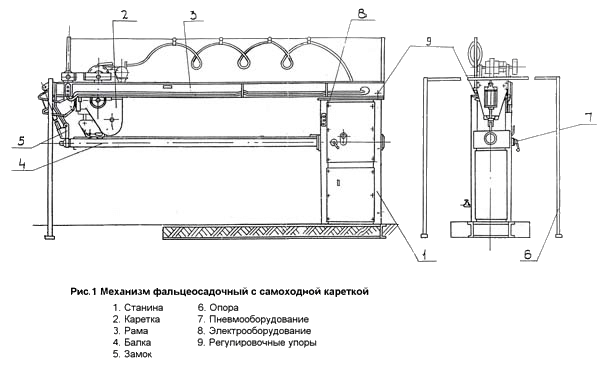

производсьве воздуховодов, а также на других производствах. Механизм состоит из станины, каретки, рамы, балки, замка,
опоры, пневмо и электрооборудования, регулировочных упоров (см. рис.1)
Для осуществления любой операции необходимо установить соответствующие ролики.
* Осадка лежачего фальца может производится при прямом и обратном ходе каретки, при этом используется матрица для лежачего фальца, расположенная в пазу балки.
* Осадка углового фальца производится только при движении каретки в строну замка балки, при этом используются рейки для углового фальца, установленные также в пазу балки.
С целью наилучшего удовлетворения потребностей Заказчиков - завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму;
2. Производит пуско-наладочные работы;
3. Производит обучение персонала, дает консультации по работе на станке;
4. Осуществляет ремонт и обслуживание поставляемого оборудования.
|
