Главная Вентиляционное оборудование Фальцеосадочный станок СТД-28

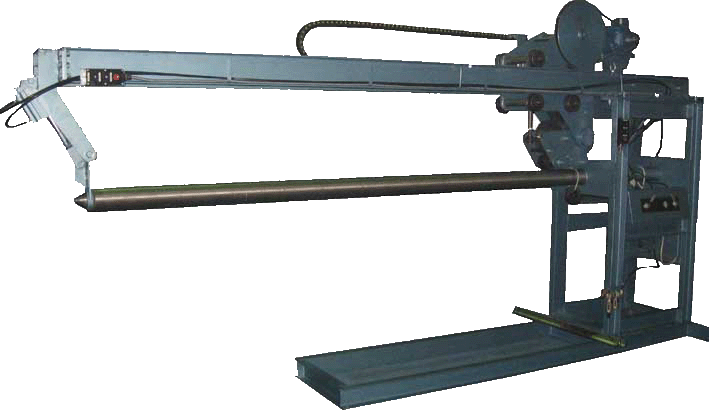

Фальцеосадочный станок "СТД-28"

Фальцеосадочные станки, фальцеосадочная машина

Фальцеосадочный станок СТД-28, фальцеосадочные механизмы и машины
Фальцеосадочный станок СТД-28, фальцеосадочные механизмы и машины Фальцеосадочный станок СТД-28, фальцеосадочные механизмы и машины


Прочитать статью

Московский механический завод №3 осуществляет производство и продажу фальцеосадочных машин и станков. Фальцеосадочные механизмы применяются при производстве круглых и прямоугольных воздуховодов из заготовок с под- готовленными элементами фальцевого соединения на фальцепрокатных механизмах, предназначен для осаживания лежачих угловых фальцевых швов.

При сборке воздуховодов и других вентиляционных изделий из заготовок с подавленными элементами фальцевого соединения на фальцепрокатных механизмах.
В точности:
- осадки лежачих фальцевых соединений;
- осадки угловых фальцевых соединений;
Механизм работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм.

Технические характеристики фальцеосадочного станка.

№ Наименование Параметры
1 Габаритные размеры ДхШ с (опорой)хВ, мм 4675х2240х2525
2 Мощность двигателя, кВт 1,5
3 Диаметр обрабатываемых воздуховодов, мм от 160 до 1600
4 Наименьшее сечение прямоуголных воздуховодов 160х160
5 Наибольшее сечение прямоуголных воздуховодов 750х750
6 Максимальная длина обрабатываемых воздуховодов, мм 2500
7 Толщина листа обрабатываемых воздуховодов, мм:
- с угловым швом;
- с лежачим швом.
от 0,55 до 1,0
от 0,55 до 1,0
8 Рабочее давление воздуха, мПа 0,4
9 Масса не более, кг 1600

Станок комплектуется роликами для осадки:
1. Лежачего фальца (ролик СТД-91.001)
2. Углового фальца (ролик СТД-91.002)

Механизм "СТД-28" используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производсьве воздуховодов, а также на других производствах. Механизм состоит из станины, каретки, рамы, балки, замка, опоры, пневмо и электрооборудования, регулировочных упоров (см. рис.1)

Фальцеосадочный станок СТД-28К, фальцеосадочные механизмы и машины

Для осуществления любой операции необходимо установить соответствующие ролики. * Осадка лежачего фальца может производится при прямом и обратном ходе каретки, при этом используется матрица для лежачего фальца, расположенная в пазу балки.
* Осадка углового фальца производится только при движении каретки в строну замка балки, при этом используются рейки для углового фальца, установленные также в пазу балки.

С целью наилучшего удовлетворения потребностей Заказчиков - завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму;
2. Производит пуско-наладочные работы;
3. Производит обучение персонала, дает консультации по работе на станке;
4. Осуществляет ремонт и обслуживание поставляемого оборудования.
