Главная Сантехническое оборудование Резьбонарезной станок МЗК-95Р

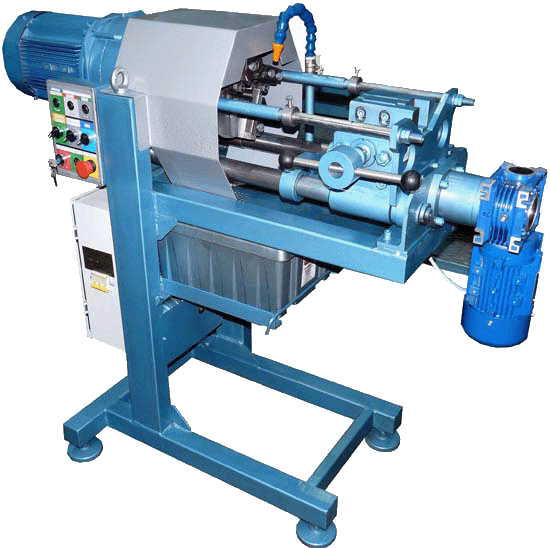

Резьбонарезной станок "МЗК-95М"

Станок резьбонарезной, резьбонарезные станки

Резьбонарезной станок МЗК-95М Резьбонарезной станок МЗК-95М



Прочитать статью

Резьбонарезной станок полуавтоматический МЗК-95М ММЗ-3204 обеспечивает качественное нарезание резьбы, согласно ГОСТ 6357 -81 и укомплектован универсальной открывающейся головкой на все виды резьбы и набором гребенок тангенциального типа для трубной цилиндрической резьбы. Резьбонарезной станок «МЗК-95М» ММЗ-3204 предназначен для нарезания трубной цилиндрической и метрической резьбы на трубах и круглом прокате, а также для удаления грата с внутренней поверхности труб.

     Резьбонарезной станок полуавтоматический «МЗК - 95 М» – это новинка в модельном ряду резьбонарезных станков серии «МЗК-95...», в которой при проектировании учтены и внедрены все основные пожелания заказчиков, использующих данное оборудование, так же воплощены в жизнь рекомендации специалистов и доработаны узлы отвечающие за регулировку, настройку и наладку резьбы. Основной акцент сделан на простоту в эксплуатации и показатель производительности в работе станка, при всем этом удалось увеличить износостойкость наиболее значимых деталей. Главное же отличие данного вида оборудования от предшественников это то, что резьбонарезной станок оснащен электроприводом подачи заготовки и новой системой циркулирования охлаждающей жидкости.

Технические характеристики резьбонарезного станка
№ Наименование Параметры
1 Параметры нарезаемой резьбы:
- трубная цилиндрическая, по ГОСТ 6357-81,
- диаметр, дюймы (мм)
- шаг резьбы, мм.
- метрическая по ГОСТ 6357-81, диаметр шаг резьбы, мм.
- максимальная длина нарезаемой резьбы.		 1/2"-2"(21-60)
1,8; 2,3
М20 - М60
1; 1,25; 1,5; 1,75; 2
120 мм.
2 Скорость вращения резьбонарезной головки, об/мин. 63,3/95,3
3 Мощность двигателя, В/Гц/Вт 380/50/2120/3150
4 Мощность привода подачи каретки, кВт. 0,25
5 Скорость подачи каретки, мм/мин 140
6 Система охлаждения:
- емкость бака, л.
- производительность насоса максимальная л/мин.
- мощность Эл.двигателя насоса, Вт.
- номинальное напряжение постоянного тока, В.
20
20
60
60

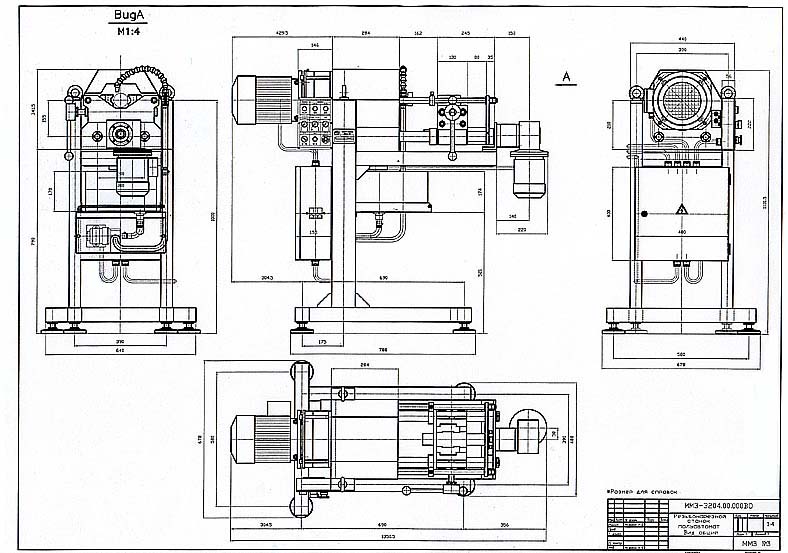

7 Габаритные размеры ДхШхВ:
1351х678х1132
8 Масса механизма, (кг) 280


Назначение резьбонарезного станка

Электромеханический резьбонарезной станок высокой производительности предназначен для нарезания: - трубной цилиндрической резьбы на водогазопроводных трубах ГОСТ 3262-75 диаметром ½''-2'' дюйма (21-60 мм), из углеродистой (черной) и оцинкованной стали любой марки;

Дюймы 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
мм 21,3 26,8 33,5 42,3 48 60

- метрической резьбы любого диаметра от М20 до М60, шаг резьбы от 1 до 2 мм, на круглом прокате, болтах и трубах диаметром от 20 до 60 мм, из углеродистых, оцинкованных и коррозийно-стойких (нержавеющих) сталей любой марки;

- для снятия внутренней фаски и удаления грата (заусенцев) с внутренней поверхности трубы.

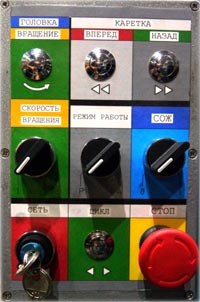

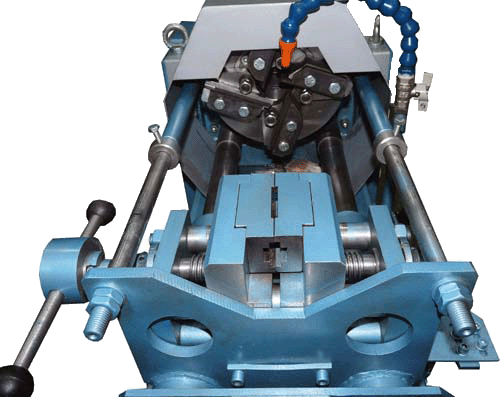

Механизм оснащен электронной системой управления и регулировки скорости нарезания резьбы, эффективной системой охлаждения, активным приводом гратоснимателя, устройством настройки длины резьбы и подачи заготовки, тисками ударного типа (для прочной фиксации заготовок).

Резьбонарезной станок оснащен двухскоростным двигателем, что позволяет в процессе нарезания резьбы менять частоту вращения, тем самым изменяя скорость нарезания резьбы на заготовке, оптимизируя процесс для достижения наиболее оптимального сочетания скорости работы станка и качества получаемого изделия. Так же оборудование укомплектовано эффективной системой охлаждения, тисками ударного типа (для прочной фиксации заготовок), гратоснимателем (для снятия внутренней фаски с трубы).

Модельный ряд резьбонарезных станков серии «МЗК-95...» уже более 15-ти лет как зарекомендовал себя с положительной стороны на рынке аналогичного оборудования. А универсальная резьбонарезная головка (токарного типа) установленная на станке обеспечивает качественное нарезание резьбы, согласно ГОСТ 6357 -81. В комплекте со станком поставляется:

- гребенки тангенциального типа для трубной цилиндрической резьбы (11 и 14 ниток);

- шаблон для заточки гребенок;

- шаблон установки гребенок;

Резьбонарезной станок довольно прост в эксплуатации, а короткое время переналадки позволяет быстро работать как при штучном так и при серийном производстве (средняя производительность при максимальной длине нарезаемой резьбы – 600 - 800 заготовок за смену в зависимости от диаметра обрабатываемой резьбы).

Дополнительно (по желанию заказчика) станок для нарезания резьбы может комплектоваться устройством для настройки на длину резьбы, резьбонарезными гребенками для метрической резьбы.

С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:

1. Поставляет дополнительно:

- резьбонарезные головки;

- резьбонарезные гребенки;

- комплект запасных частей к механизму.

2. Бесплатно проводит обучение персонала и дает консультации по работе на станке;

3. Осуществляет ремонт и обслуживание поставляемого оборудования
