Главная Вентиляционное оборудование Зиговочный станок "MMЗ-3701"

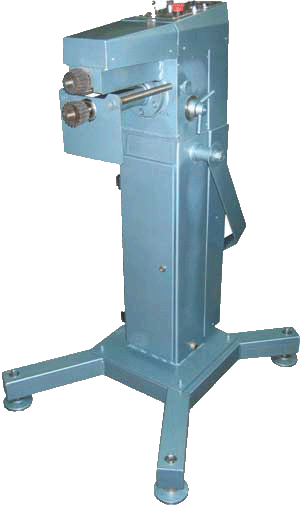

Зиговочный станок "MMЗ-3701"

Зиговочный станок, зиговка, зиговочные станки

Зиговочный станок, зиговка, зиговочные станки



Прочитать статью

Механизм предназначен для работы с тонколистовым металлом и выполняет следующие операции: отбортовку кромки под бандаж, отрезку края обечайки, вырезание сегментов отводов, формирование кольцевого зига, гофрирование торца, отбортовку края сегментов, также при изготовлении различных вентиляционных изделий.

Технические характеристики зиговочного станка

№ Наименование Параметры
1 Габаритные размеры, ДхШхВ, мм 910х790х1360
2 Установочная мощность двигателя, кВт 380/50/750
3 Частота прокатки, м/мин 0,08...8,89 (бесступнчато)
4 Частота вращения роликов, об/мин. 0,4...47,4
5 Диаметр обрабатываемых деталей, мм. 80...1000
6 Максимальный вылет роликов, мм. 250
7 Толщина прокатываемого материала, мм 0,25...1,25
8 Предел прочности прокатываемого материала, кг/см2 .
до 50
9 Межцентровое расстояние между валами, мм. 60
10 Давление пневмосети, кг/см2 . 4...6
11 Масса механизма, кг. 200


Станок для изготовления различных фасонных деталей воздуховодов «ММЗ-3701»

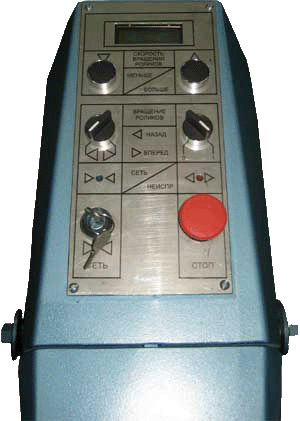

Пульт управления зиговочного станка, зиговка, зиговочные станки Зиговочный станок, зиговка, зиговочные станки



Предназначен для:
- изготовления сегментов отводов;
- проведения операций отбортовки;
- при изготовлении различных вентиляционных изделий.
Механизм работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,25 до 1,25мм.

Станок (комплектуется под заказ) роликами для:



1 Предварительной отбортовки под бандаж без зига (рис.1)
2 Окончательной отбортовки под бандаж без зига (рис.2)
3 Ролики для резки (рис.3)
4 Широкого гофрирования (рис.4)
5 Образования зига (рис.5)
6 Ролики для отбортовки стыка фасонных частей воздуховода (рис.6)


Механизм «ММЗ-3701» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Механизм состоит из рамы, станины, на которой расположены ролики, редуктор, частотный преобразователь, панель управления, электрооборудование и пневмооборудование. Для осуществления любой операции необходимо установить соответствующие ролики. Вращение рабочих валов и роликов осуществляется мотор-редуктором. Скорость вращения настраивается на ПУ и регулируется частотным преобразователем. Работа пневмоцилиндра отвечающего за прижим роликов обеспечивается пневмооборудованием от источника сжатого воздуха.

Конструкция механизма имеет ряд преимуществ:
- эффективная система защиты от перегрузки механизма;
- наличие надежной системы защиты от травматизма;
- возможность управления механизмом с помощью электропедали или пульта.


С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму;
2. Бесплатно проводит обучение персонала и дает консультации по работе на станке;
3. Осуществляет ремонт и обслуживание поставляемого оборудования.
