Механизм фальцеосадочный универсальный "MMЗ-3601"

Фальцеосадочный станок, листогиб, профилегибочный станок

Фальцеосадочный станок, фальцеосадочные станки

Прочитать статью

Фальцеосадочный станок предназначен для осадки лежачих и угловых фальцевых швов при производстве круглых и прямоугольных воздуховодов из заготовок с подготовленными элементами фальцевого соединения на фальцепрокатных механизмах.

Предназначен для:
- осаживания и уплотнения фальцевых швов при сборке воздуховодов и других вентиляционных изделий из заготовок с элементами фальцевого соединения, в точности:
- осадки лежачих фальцевых соединений;
- осадки угловых фальцевых соединений;

Технические характеристики фальцеосадочного станка

№ Наименование Параметры
1 Габаритные размеры, ДхШхВ, мм 3600х1450х1900
2 Мощность двигателя, кВт 0,75
3 Диаметр обрабатываемых воздуховодов от 100 до 1200
4 Наименьшее сечение прямоугольных воздуховодов 100х100
5 Наибольшее сечение прямоугольных воздуховодов 800х800
6 Максимальная длина обрабатываемых воздуховодов, мм 2500
7 Скорость движения каретки, м/мин. 5
8 Толщина листа обрабатываемых воздуховодов, мм:
- с угловым швом;
- с лежачим швом
от 0,55 до 1,0
от 0,55 до 1,0
9 Наименьшее давление в пневматической сети, мПа 0,4
8 Масса механизма, кг. 800


Механизм работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм.

Станок комплектуется роликами для осадки:
1. Лежачего фальца (ролик СТД-91.001)
2. Углового фальца (ролики СТД-91.002)

Для осуществления любой операции необходимо установить соответствующие ролики.
* Осадка лежачего фальца может производится при прямом и обратном ходе каретки, при этом используется матрица для лежачего фальца, расположенная в пазу балки.
* Осадка углового фальца производится только при движении каретки в строну замка балки, при этом используются рейки для углового фальца, установленные также в пазу балки.

По заказу станок может комплектоваться дополнительным навесным оборудованием с помощью чего выполняются следующие операции:
- отгибка кромки на краю листа;
- прокатка зигов;
- резка листа.

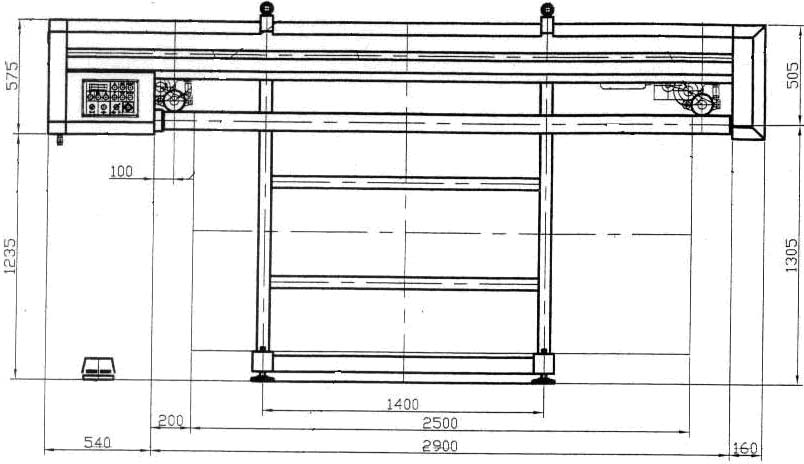

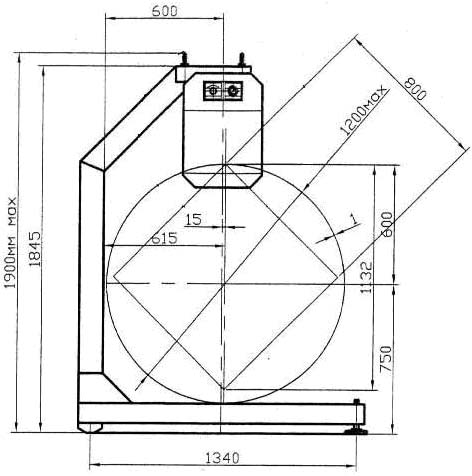

Механизм «ММЗ-3601» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Механизм состоит из станины, каретки, рамы подвесной, корпуса штанги, замка, подставки, пневмо и электрооборудования (см. рис.1).



С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму;
2. Бесплатно проводит обучение персонала и дает консультации по работе на станке;
3. Осуществляет ремонт и обслуживание поставляемого оборудования.
