Главная Вентиляционное оборудование Станок формирования ребер жесткости "Master Rib"

Станок формирования ребер жесткости "Master Rib"

станки, производство станков

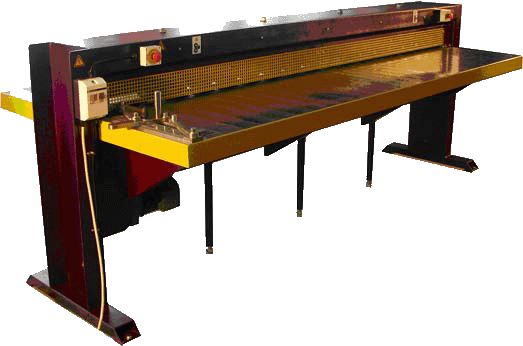

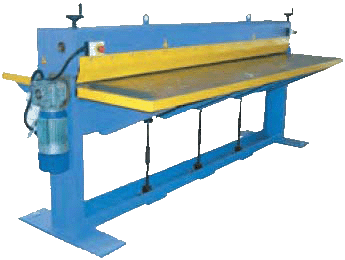

Станок формирования ребер жесткости Станок формирования ребер жесткости

Модель станка спроектирована для усиления материалов наиболее эффективным способом. При помощи этой профилирующей машины вы можете придавать жесткость материалам максимальной длины 2500мм. Корпус станка - устойчивая, сварная конструкция. Высокая рабочая скорость. Материалы профилируются, без какой - либо деформации. Значительная редукция напряжения. После профилирования ребер жесткости возможно формирование замков на фальцепрокатных станках. Постоянные профильные высоты по всей рабочей длине. Механизм работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и с покрытием ГОСТ 5582-61 с толщиной листа от 0,5 до 1,5 мм.

Технические характеристики станка

№ Наименование ER 2500/1,5Z ER 2500/1,5T
1 Рабочие материалы Сталь (также с покрытием), алюминий, медь
2 Толщина листа, мм. 0,5 - 1,5 0,5 - 1,5
3 Максимальная длина листа, мм. 2500 2500

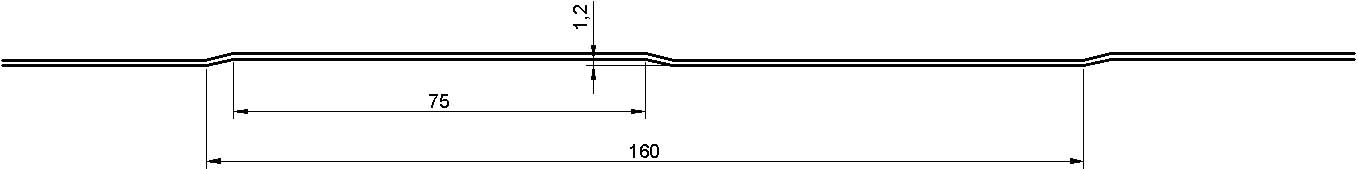

4 Вид профиля Z - образный T - образный

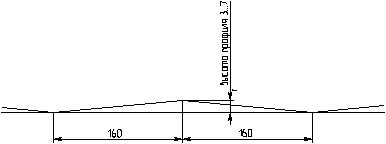

5 Высота профилирования, мм. 3,0 - 7,0
1,2
6 Шаг профилирования, мм. 160
7 Рабочая скорость, м/мин. 20
8 Мощность привода, кВт 0,75 (3 х 380В, 50 Гц)
9 Габаритные размеры, мм 3100/1324/1300
10 Масса (с колодками), кг 700



Станок предназначен для профилирования параллельных ребер жесткости по всей длине листа и на отдельных заготовках произвольной формы. Профилирование материала по форме - z, находят свое применение главным образом в вентиляционной промышленности, кондиционирование воздуха и в других областях, где возникает необходимость в усилении тонколистового металла.

Комплектация станка:

Вар.1 – ролики для формирования Z-образного профиля



Вар.2 – ролики для формирования трапециидального профиля


Обрабатываемый лист подается в зону профилирования по приемному столу вдоль направляющей планки, расположенной в левой части стола, после чего он автоматически перемещается роликами. При настройке работы станка для определенного материала усилие прижатия роликов регулируется маховичками и уточняется пробными проходами. Станок эксплуатируется одним человеком.

С целью наилучшего удовлетворения потребностей Заказчиков завод оказывает следующие услуги:
1. Дополнительно поставляет:
- комплект запасных частей к механизму;
2. Производит пуско-наладочные работы;
3. Производит обучение персонала, дает консультации по работе на станке;
4. Осуществляет ремонт и обслуживание поставляемого оборудования.
